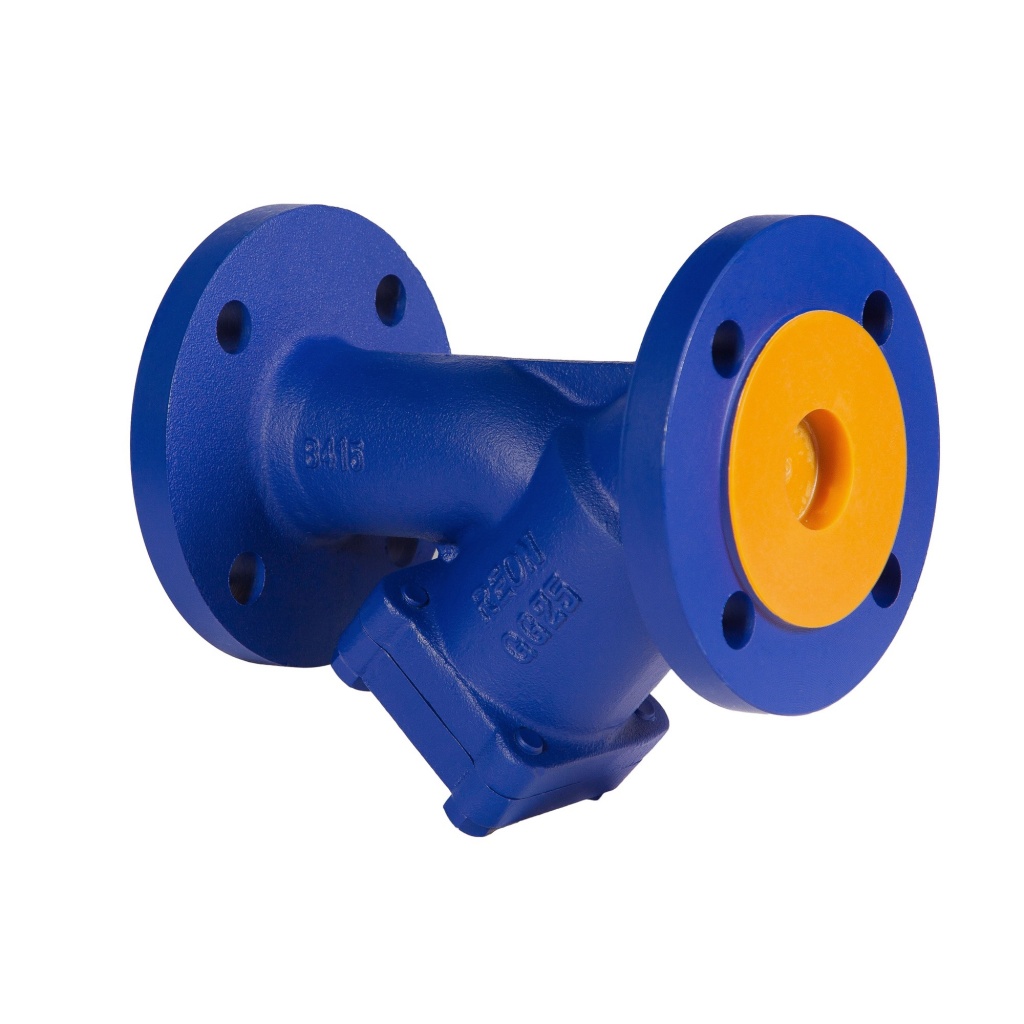

Фильтр сетчатый чугунный REON тип RSV05 с магнитной вставкой DN 32 PN16, артикул 032RSV05

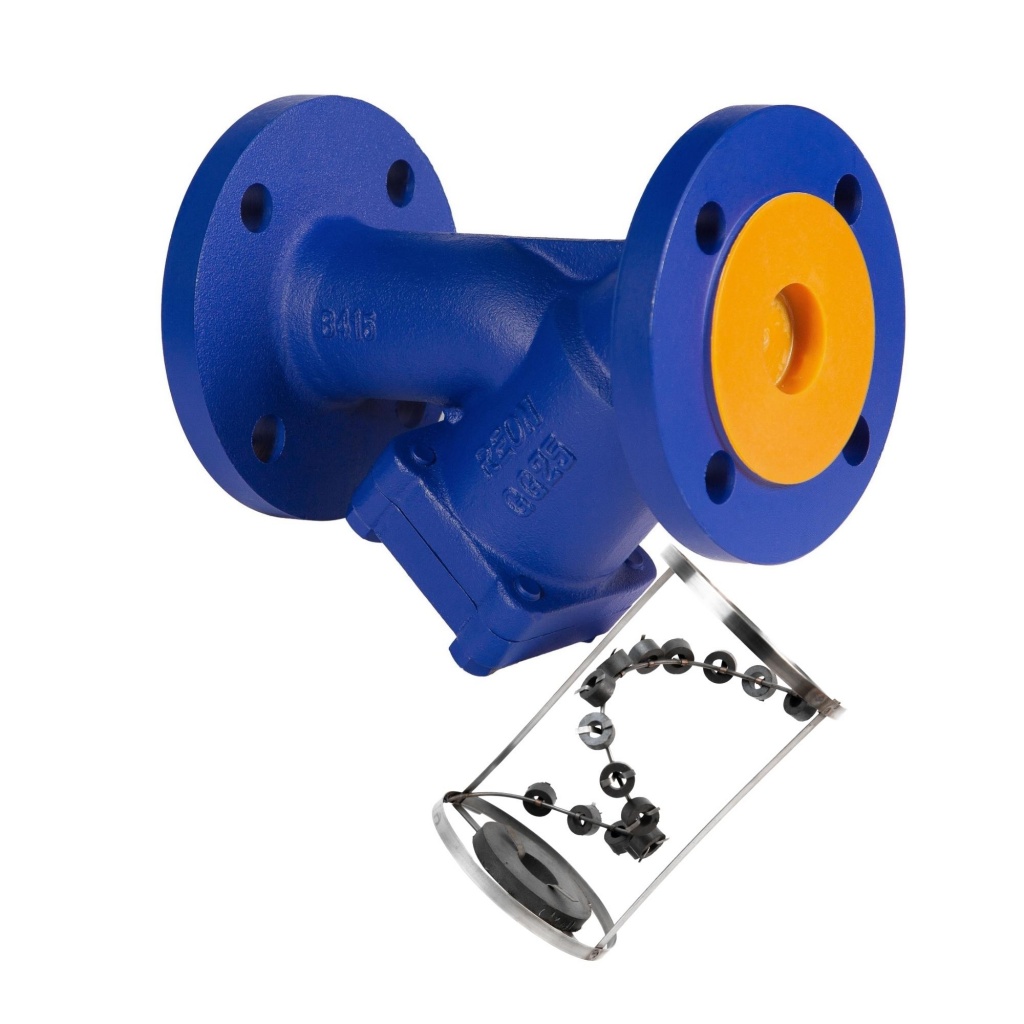

Фильтр сетчатый чугунный REON RSV05 DN32 PN16 (032RSV05) с магнитной вставкой предназначен для механической очистки рабочей среды от твердых частиц, а магнитная вставка улавливает намагниченные частицы.

Области применения

• Системы холодного водоснабжения
• Системы горячего водоснабжения
• Системы отопления
• Системы пароснабжения
• Нейтральные среды

Указания по монтажу

• Фильтр сетчатый на горизонтальном трубопроводе устанавливается в горизонтальном положении крышкой вниз. Установка в вертикальном положении возможна только при направлении потока сверху вниз
• На горизонтальном паропроводе (без конденсатоотводчика в крышке) фильтр устанавливается крышкой вбок параллельно земле. Другая пространственная ориентация может привести к заполнению стакана конденсатом, что грозит снижением пропускной способности фильтра практически до нуля, гидроудара-ми и/или запиранием паропроводной водяной (конденсатной) пробкой
• Направление потока среды должно совпадать со стрелкой на корпусе фильтра
• Затяжку крепежных болтов необходимо осуществлять равномерно

Условия эксплуатации

• Для быстрой очистки фильтра сетчатого от накопившихся загрязнений можно использовать сливную пробку, расположенную на крышке фильтра
• Для удобства обслуживания фильтра без отключения системы вместо пробки возможна установка сливного крана. В случае отсутствия такого крана, пробку можно открывать только при отключенной системе
• В зависимости от качества рабочей среды и требований к условиям эксплуатации защищаемого оборудования, фильтр должен подвергаться сервисному обслуживанию, как правило, не реже одного раза в год
• Для полной очистки фильтра необходимо снять крышку и извлечь сетку. Затем сетку необходимо промыть под струей воды для удаления посторонних частиц. При последующей установке крышки рекомендуется использовать новую прокладку

Условия транспортировки и хранения

Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40...+65°С
• Не допускается попадание посторонних предметов внутрь или падение фильтра
• Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков
• При транспортировке корпус фильтра REON должен быть защищен от повреждений

Особые указания

• Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей
• Перед началом технического обслуживания или демонтажем убедитесь, что изделие не находится под давлением и не имеет высокую температуру

Технические характеристики REON RSV05 DN32 PN16 (032RSV05)
