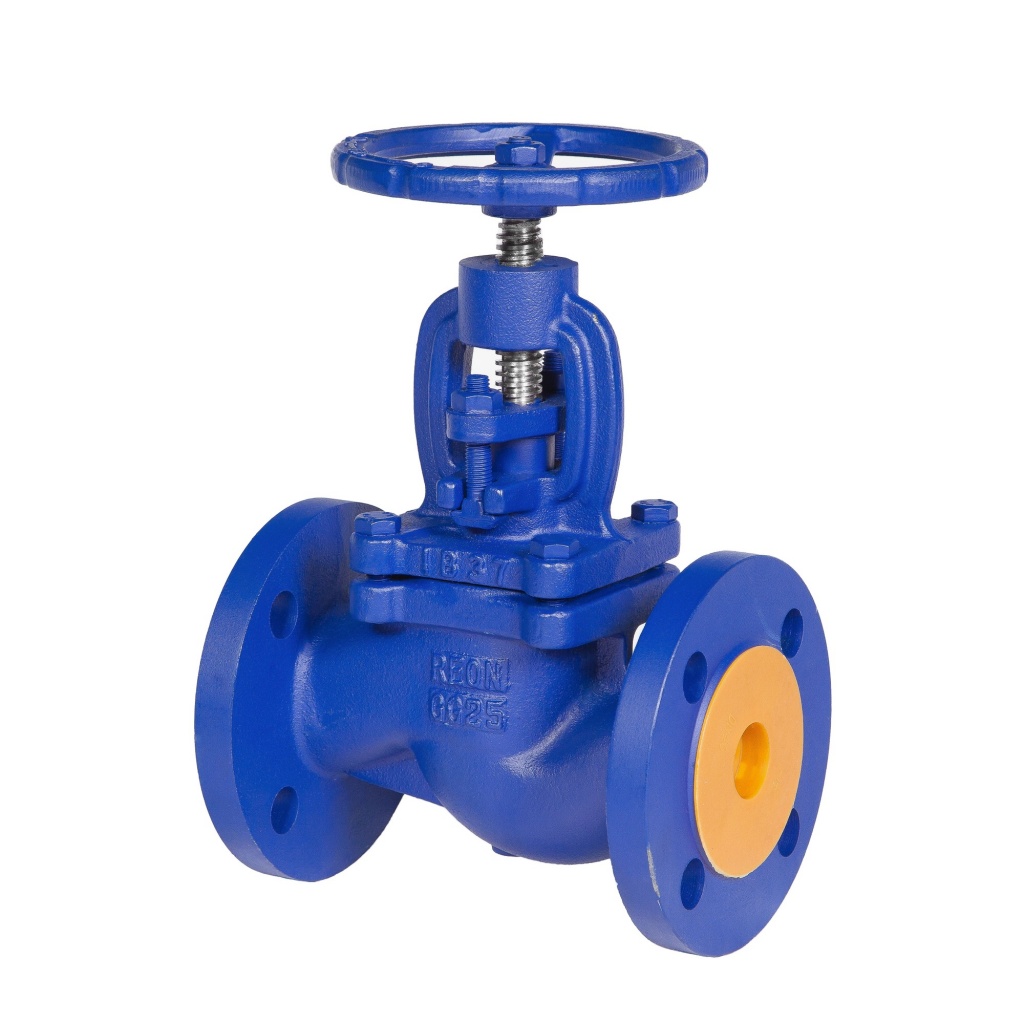

Вентиль запорный фланцевый REON RSV16 DN15 PN16 (015RSV16) с сальниковым уплотнением является арматурой общего назначения, используется в различных отраслях в качестве запорного устройства. Уплотнением по штоку является сальник. Данный тип вентиля в процессе работы требует сервисного обслуживания в виде замены сальниковой набивки.
Области применения
- Системы холодного водоснабжения
- Системы горячего водоснабжения
- Системы пароснабжения
- Нейтральные среды
- Слабые кислоты
- Слабые щелочи
| Корпус | Чугун GG25 |
| Кольцо корпуса | Нержавеющая сталь x20Cr13 |
| Клапан | Нержавеющая сталь x20Cr13 |
| Прокладка корпуса | Графит |
| Шток | Нержавеющая сталь x20Cr13 |
| Болт | Сталь |
| Сальниковая набивка | Графит |
| Крышка корпуса | Чугун GG25 |
| Сальник | Чугун GG25 |
| Болт | Сталь |
| Гайка | Сталь |
| Втулка | Бронза |
| Штурвал | Штампованная сталь |
| Гайка | Сталь |
Условия монтажа
- Перед монтажом необходимо произвести осмотр, очистить (продуть) трубопроводы от грязи, песка, окалины, снять заглушки с проходных отверстий
- Для удобства обслуживания и осмотра рекомендуется устанавливать вентиля в следующих рабочих приложениях:
- Вертикальном (при положении маховика сверху)
- Горизонтальном (при положении маховика с отклонением от вертикали не более 90°)
Условия транспортировки и хранения
- Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40...+65°С
- Не допускается попадание посторонних предметов внутрь или падение изделия
- Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков
- При транспортировке корпус изделия должен быть защищен от повреждений
Технические характеристики REON RSV16 DN15 PN16 (015RSV16)
| Свойство | Значение |
| Номинальный диаметр, DN | 15-300 мм |
| Максимальное давление, PN | 16 бар |
| Максимальная температура | +300˚С |
| Класс герметичности | А (по ГОСТ 9544-2015) |
