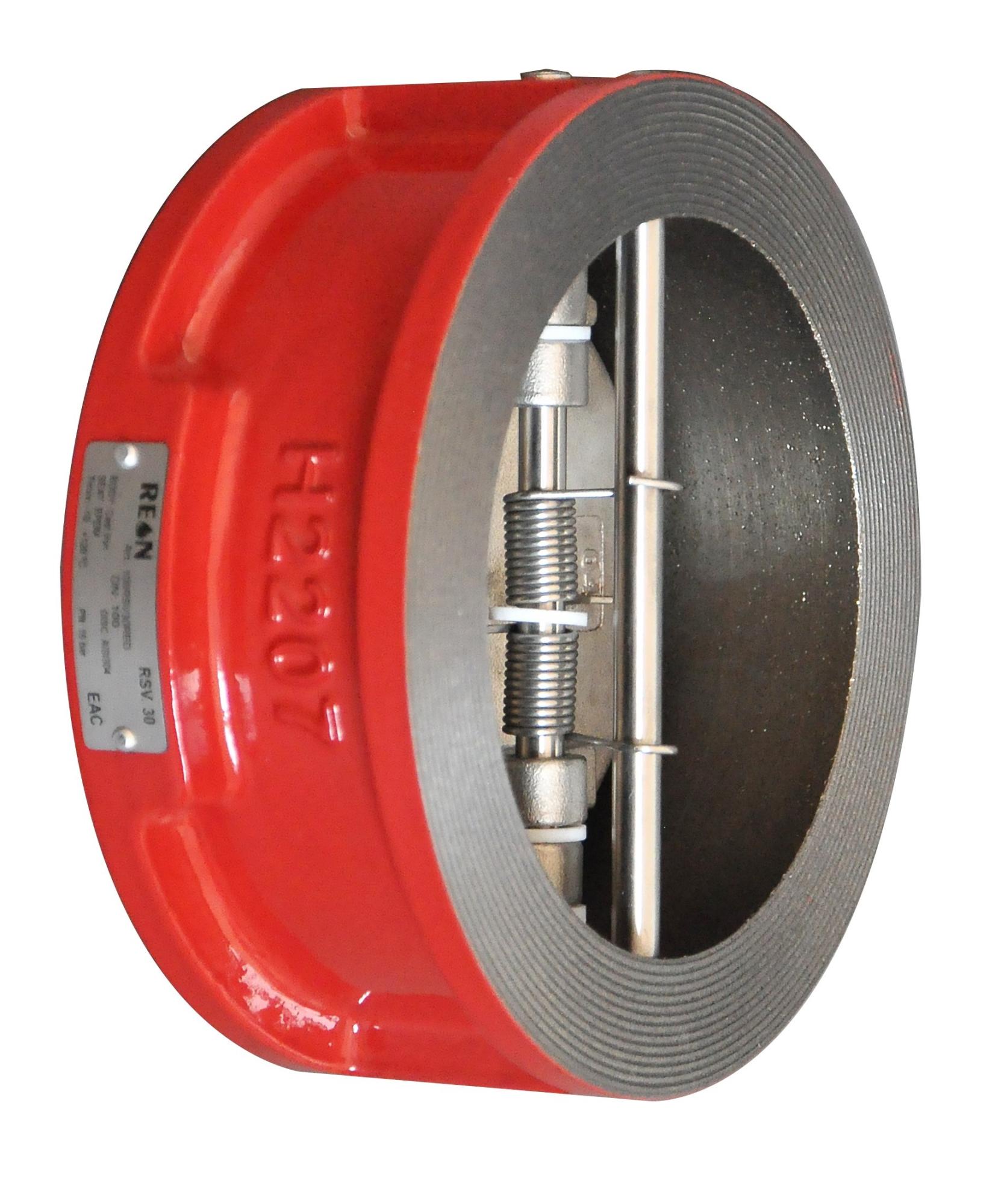

Обратный клапан двухстворчатый межфланцевый REON тип RSV30RED DN 125 PN16, артикул 125RSV30RED

Обратный клапан межфланцевый REON RSV30RED DN125 PN16 (125RSV30RED) предназначен для защиты трубопровода и установленного оборудования от обратного потока рабочей среды.

Области применения

• Системы отопления
• Системы холодного водоснабжения
• Системы горячего водоснабжения

Обратный клапан не предназначен для использования в качестве запорной арматуры. Класс герметичности – А по ГОСТ 9544-2015.

Условия монтажа

• Не допускается использовать клапаны обратные на рабочие параметры, отличные от указанных в технической документации
• Перед началом эксплуатации трубопровод необходимо продуть для удаления окалины и грязи
• Соосность трубопровода и расстояние между фланцами должны быть в пределах 3-5 мм от идеальных, чтобы в процессе монтажа на клапан не приходилась чрезмерная механическая нагрузка
• Клапан устанавливается на трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды, и, для обеспечения равномерного износа при эксплуатации, не ближе 3-5 диаметров после поворота трубы
• Клапан может устанавливаться на вертикальном, наклонном и на горизонтальном участках трубопровода, т.е. в любом положении
• Предпочтительное монтажное положение на наклонном или вертикальном трубопроводе при направлении движения воды снизу вверх. На горизонтальном участке желательно устанавливать клапан таким образом, чтобы шток был параллелен земле (не вертикален)

• Требуется обеспечить достаточное пространство вокруг обратного клапана для будущих работ по техническому обслуживанию
• Поток среды должен быть направлен по стрелке на корпусе клапана
• Затяжку крепежных болтов необходимо осуществлять равномерно
• Не забудьте проверить на наличие утечек после не- скольких часов работы

Условия эксплуатации

• Клапаны обратные REON не требуют постоянного ухода
• Периодически осматривайте клапан на предмет протечки среды
• Проверку клапана можно провести при замене трубопроводов

Особые указания

• Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей
• Перед началом технического обслуживания или демонтажем убедитесь, что изделие не находится под давлением и не имеет высокую температуру
• Не удаляйте с изделия шильдик с маркировкой
• Проверять обратные клапаны необходимо регулярно, особенно работающие не постоянно, на наличие утечек через уплотнения

Условия транспортировки и хранения

• Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре -40...+65 °С
• Не допускается попадание посторонних предметов внутрь или падений изделия
• Проверку клапана можно провести при замене трубопроводов
• Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков
• При транспортировке корпус изделия должен быть защищен от повреждений

Технические характеристики REON RSV30RED DN125 PN16 (125RSV30RED)
