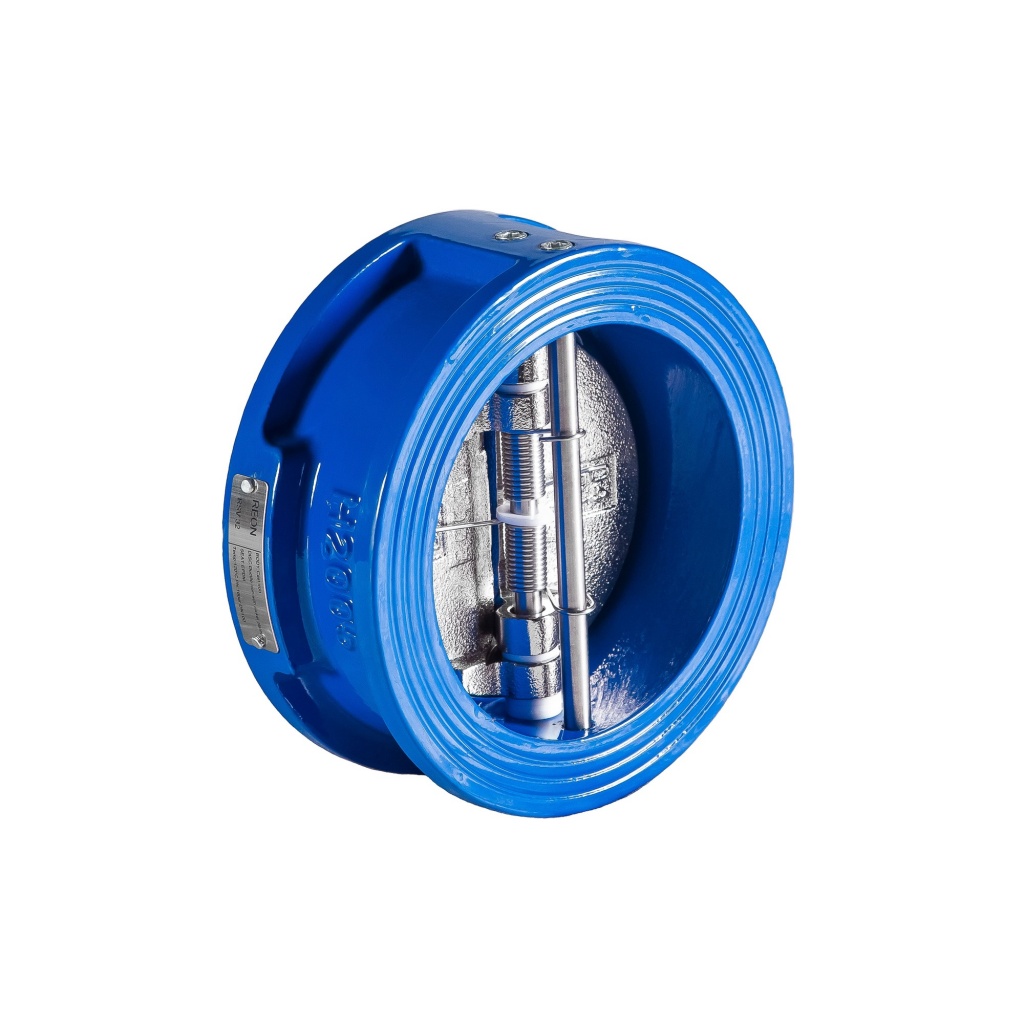

Обратный клапан двухстворчатый межфланцевый REON тип RSV32 DN 40 PN16, артикул 040RSV32

Обратный клапан межфланцевый предназначен для защиты трубопровода и установленного оборудования от обратного потока рабочей среды.

Области применения

• Системы отопления
• Системы холодного водоснабжения
• Системы горячего водоснабжения

Обратный клапан не предназначен для использования в качестве запорной арматуры. Класс герметичности – B по ГОСТ 54808. Это означает, что при использовании клапана в качестве запорного при опрессовке потеря давления при отключении насоса неизбежна.

Клапан обратный двустворчатый межфланцевый – это один из обязательных элементов инженерных систем. Он встраивается в систему для того, чтобы исключить обратный поток рабочей среды. Обратный клапан не предназначен для использования в качестве запорной арматуры у него класс герметичности - B. Данный класс герметичности означает, что при использовании клапана в качестве запорного при опрессовке, потеря давления при отключении насоса неизбежна.

Конструкция

Двухстворчатый клапан состоит из корпуса, пластин, пружины, штока и уплотнения. Корпус клапана изготавливается из серого чугуна, запорные пластины – из высокопрочного чугуна, покрытого никелем, шток клапана и пружина – из нержавеющей стали, седловое уплотнение из EPDM.

Если поток в трубе движется в прямом направлении, запорная деталь отжимается от седла и пропускает рабочую среду, никак не влияя на сам поток. Если появляется обратный ток, жидкость автоматически придавливает пластины к седлу и блокирует поток рабочей среды.

Практическое применение

• Используются в обвязке подпиточных насосов
• Встраиваются в узлы, состоящие из нескольких насосов, чтобы исключить их взаимовлияние при одновременном включении
• Интегрируются в блоки фильтрации, встраиваемые в реверсивные водопроводы для недопущения обратного тока жидкости

Условия монтажа

• Не допускается использовать клапаны обратные на рабочие параметры, отличные от указанных в технической документации
• Перед началом эксплуатации трубопровод необходимо продуть для удаления окалины и грязи
• Соосность трубопровода и расстояние между фланцами должны быть в пределах 3-5 мм от идеальных, чтобы в процессе монтажа на клапан не приходилась чрезмерная механическая нагрузка
• Клапан устанавливается на трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды, и, для обеспечения равномерного износа при эксплуатации, не ближе 3-5 диаметров после поворота трубы
• Клапан может устанавливаться на вертикальном, наклонном и на горизонтальном участках трубопровода, т.е. в любом положении
• Предпочтительное монтажное положение на наклонном или вертикальном трубопроводе при направлении движения воды снизу вверх. На горизонтальном участке желательно устанавливать клапан таким образом, чтобы шток был параллелен земле (не вертикален)

• Требуется обеспечить достаточное пространство вокруг обратного клапана для будущих работ по техническому обслуживанию
• Поток среды должен быть направлен по стрелке на корпусе клапана
• Затяжку крепежных болтов необходимо осуществлять равномерно
• Не забудьте проверить на наличие утечек после не- скольких часов работы

Условия эксплуатации

• Клапаны обратные REON не требуют постоянного ухода
• Периодически осматривайте клапан на предмет протечки среды
• Проверку клапана можно провести при замене трубопроводов

Особые указания

• Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей
• Перед началом технического обслуживания или демонтажем убедитесь, что изделие не находится под давлением и не имеет высокую температуру
• Не удаляйте с изделия шильдик с маркировкой
• Проверять обратные клапаны необходимо регулярно, особенно работающие не постоянно, на наличие утечек через уплотнения

Условия транспортировки и хранения

• Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре -40...+65 °С
• Не допускается попадание посторонних предметов внутрь или падений изделия
• Проверку клапана можно провести при замене трубопроводов
• Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков
• При транспортировке корпус изделия должен быть защищен от повреждений

Технические характеристики REON RSV32 DN40 PN16 (040RSV32)
