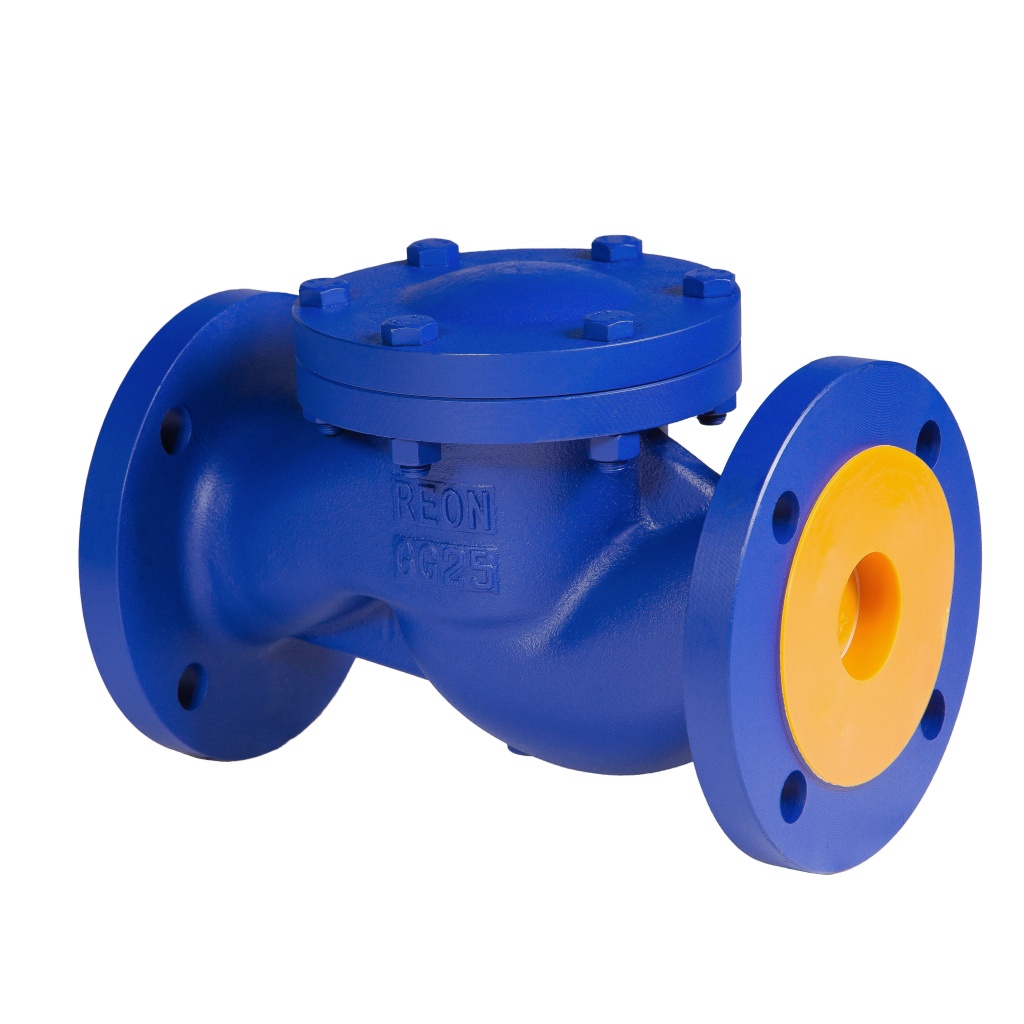

Обратный клапан подъемный фланцевый чугунный REON тип RSV33 DN 200 PN16, артикул 200RSV33

Обратный клапан фланцевый REON RSV33 DN200 PN16 (200RSV33) предназначен для защиты трубопровода и установленного оборудования от обратного потока рабочей среды.

Области применения

• Системы холодного водоснабжения
• Системы горячего водоснабжения
• Системы отопления
• Системы пароснабжения
• Системы нейтральных сред

После установки фланцевого подъёмного обратного клапана, мы гарантируем перекрытие потока рабочей среды, если она движется в обратном направлении.

Клапан обратный подъемный может быть установлен как на горизонтальных трубопроводах, так и на вертикальных. Эффективность обратного клапана францевого объясняется простотой его конструкции и принципом действия.

Основа оборудования – это его корпус, который обычно изготавливается из таких прочных и долговечным материалов, как нержавеющая сталь или чугун. А внутри расположен запорный элемент. Действие запорного механизма обеспечивается работой специальной пружины. Благодаря этой детали запорный элемент открывается только в одну сторону, соответствующую направлению потока транспортируемой по трубопроводу жидкости.

Назначение

Обратный клапан для насосной станции препятствует обратному движению жидкости и предотвращает падение давления в системе водоснабжения.

Обратный клапан подъёмный фланцевый также устанавливают в водомерных узлах учета, чтобы предотвратить прокручивание в обратную сторону приборов учета холодной и горячей воды.

Обратный клапан для воды и других рабочих сред ставят везде, где необходимо протекание рабочей среды по трубопроводу только в одном направлении.

Условия монтажа

• Не допускается использовать клапаны обратные на рабочие параметры, отличные от указанных в технической документации
• Перед началом эксплуатации трубопровод необходимо продуть для удаления окалины и грязи
• Соосность трубопровода и расстояние между фланцами должны быть в пределах 3-5 мм от идеальных, чтобы в процессе монтажа на клапан не приходилась чрезмерная механическая нагрузка
• Клапан устанавливается на трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды, и, для обеспечения равномерного износа при эксплуатации, не ближе 3-5 диаметров после поворота трубы
• Клапан может устанавливаться на вертикальном, наклонном и на горизонтальном участках трубопровода, т.е. в любом положении. Предпочтительное монтажное положение на наклонном или вертикальном трубопроводе при направлении движения воды снизу вверх
• Требуется обеспечить достаточное пространство вокруг обратного клапана для будущих работ по техническому обслуживанию
• Поток среды должен быть направлен по стрелке на корпусе клапана
• Затяжку крепежных болтов необходимо осуществлять равномерно
• Не забудьте проверить на наличие утечек после нескольких часов работы

Условия эксплуатации

• Клапаны обратные REON не требуют постоянного ухода
• Периодически осматривайте клапан на предмет протечки среды
• Проверку клапана можно провести при замене трубопроводов

Особые указания

• Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей
• Перед началом технического обслуживания или демонтажем убедитесь, что изделие не находится под давлением и не имеет высокую температуру
• Не удаляйте с изделия шильдик с маркировкой
• Проверять обратные клапаны необходимо регулярно, особенно работающие не постоянно, на наличие утечек через уплотнения

Условия транспортировки и хранения

• Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре -40...+65 °С
• Не допускается попадание посторонних предметов внутрь или падений изделия
• Проверку клапана можно провести при замене трубопроводов
• Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков
• При транспортировке корпус изделия должен быть защищен от повреждений

Технические характеристики REON RSV33 DN200 PN16 (200RSV33)
