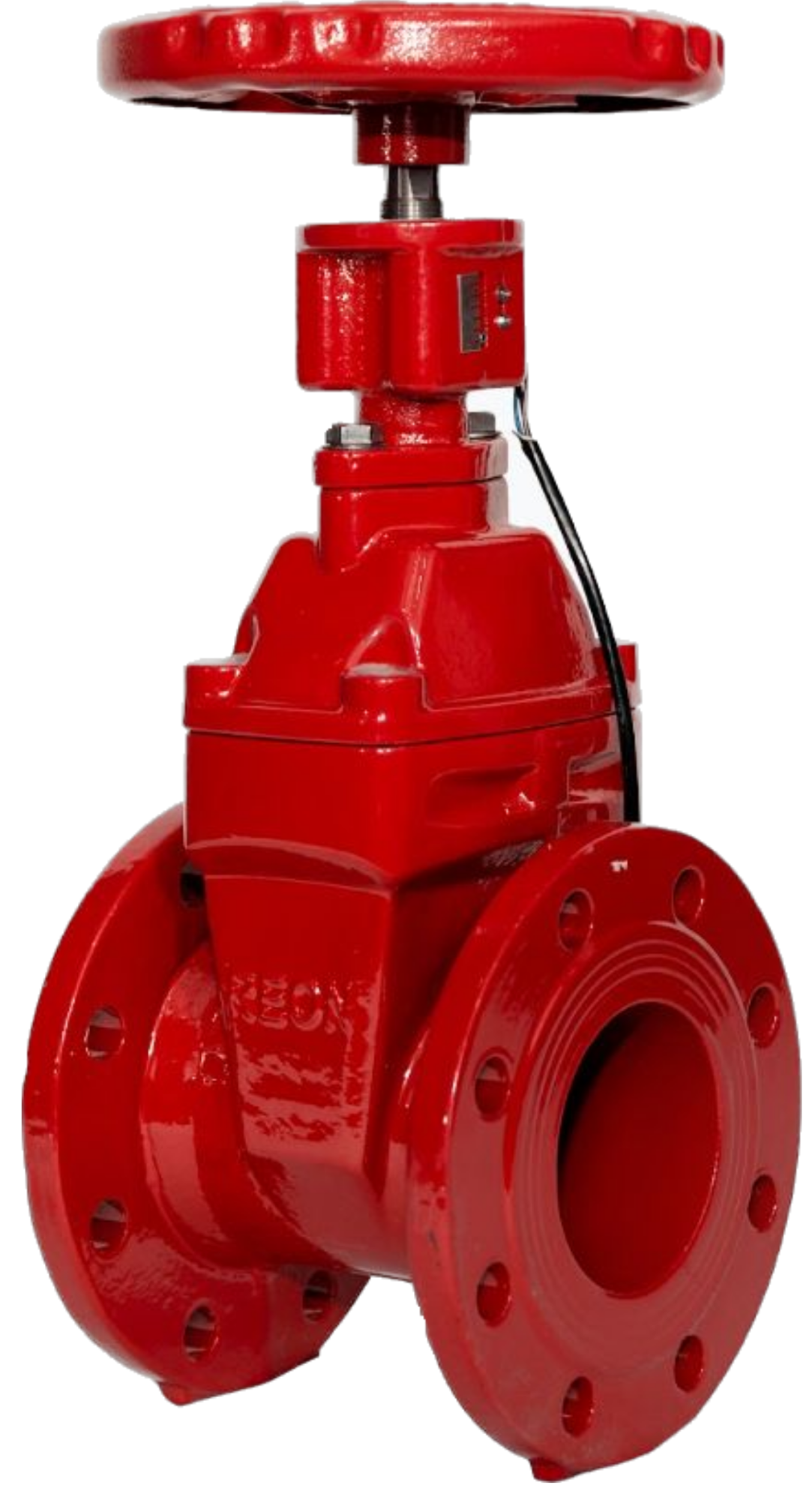

Задвижка чугунная с обрезиненным клином REON тип RSV62, DN 250 PN16 с индикатором положения и концевыми выключателями, артикул 250RSV62RED

Задвижка чугунная REON RSV62 DN250 PN16 (250RSV62RED) является арматурой общего назначения, используется в различных отраслях в качестве запорного устройства.

Область применения

• Системы холодного водоснабжения
• Системы горячего водоснабжения
• Системы канализации

Материалы конструкции

Корпус	Высокопрочный чугун GGG50
Клин	Высокопрочный чугун GGG50, покрытый EPDM
Гайка клина	Латунь, марка CuZN39Pb2
Уплотнение крышки	NBR
Шток	Нержавеющая сталь 2Cr13
Крышка	Высокопрочный чугун GGG50
Прижимная сальниковая втулка	Латунь CuZN39Pb2
Штурвал	Высокопрочный чугун GGG50
Микропереключатель
Указатель положения	Сталь
Индекаторная шкала	Алюминий
Уплотнительное кольцо	NBR

Условия монтажа

При установке задвижки «насухую» в трубопроводе сила трения резины о металл не позволяет ее полностью закрыть при помощи разумных усилий вручную. Следует смочить поверхности трения, если вам необходимо закрыть задвижку насухую. Перед монтажом необходимо:

• Очистить (продуть) трубопроводы от грязи, песка, окалины
• Произвести расконсервацию, снять заглушки с проходных отверстий, удалить антикоррозионную смазку из магистральных проходов. Для удобства обслуживания и осмотра рекомендуется устанавливать задвижки в следующих рабочих положениях:
  1. Вертикальном (при положении маховика сверху)
  2. Горизонтальном (при положении маховика с отклонением от вертикали не более 90°С)

Условия эксплуатации

Задвижки должны использоваться строго по назначению в соответствии с рабочими параметрами, указанными в технической документации.

• В процессе эксплуатации, пусконаладочных и ремонтных работ задвижки не допускается использовать в качестве регулирующего устройства
• Для своевременного выявления и устранения неисправностей необходимо периодически подвергать задвижку осмотру и проверке. Осмотр производится в соответствии с правилами и нормами, принятыми на предприятии, эксплуатирующем задвижки
• По мере необходимости рекомендуется:
  1. Производить подтяжку втулки сальника
  2. Восстанавливать нарушенное лакокрасочное защитное покрытие

• Все детали задвижек взаимозаменяемые. Переворачивать клин уплотнительными поверхностями не рекомендуется во избежание потери герметичности
• Затвор задвижки при эксплуатации необходимо поднимать полностью до верхнего упора и плотно закрывать вручную

Условия транспортировки и хранения

• Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40...+65 °С
• Условия транспортировки и хранения по группе Ж1 ГОСТ 15150-69
• Задвижки транспортируются в таре по ГОСТ 2991-85 и раскрепляются от возможных перемещений с опущенным до упора клином
• Допускается транспортировка без упаковки, при этом рекомендуется маховик снимать во избежание поломки
• При подъеме, погрузке и разгрузке задвижка должна находиться в горизонтальном положении во избежание повреждений

Особые указания

• Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей
• Перед началом технического обслуживания или демонтажа убедитесь, что изделие не находится под давлением и не имеет высокую температуру, а также электропривод должен быть обесточен

Технические характеристики REON RSV62 DN250 PN16 (250RSV62RED)

Свойство	Значение
Номинальный диаметр	50-300 мм
Максимальное давление, PN	16
Рабочая температура	от -10ºС до +95ºС
Максимальная температура	+120ºС (кратковременно)
Класс герметичности	А (по ГОСТ 9544-2015)
