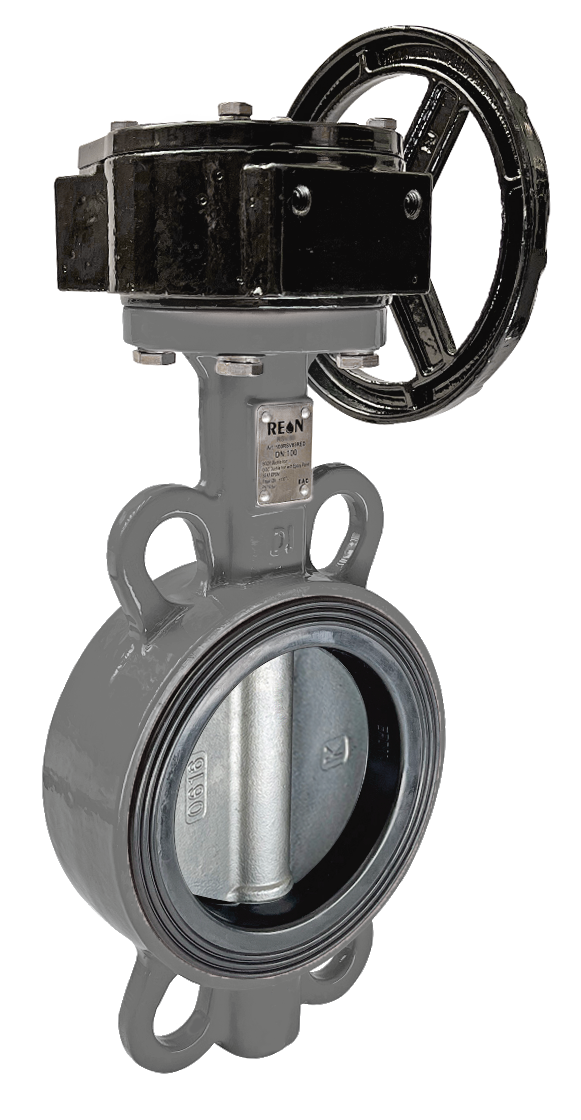

Дисковый поворотный затвор REON RSV78 DN500 (500RSV78) является арматурой общего назначения, используется в различных отраслях в качестве запорного или регулирующего устройства.
Область применения
- Системы холодного водоснабжения
- Системы горячего водоснабжения
- Системы отопления
- Системы вентиляции
- Системы кондиционирования
| Размеры шпонки | |
| DN | n-b |
| 400 | 1-10 |
| 450 | 1-12 |
| 500 | 1-14 |
| 600 | 1-16 |
| 700 | 2-18 |
| 800 | 2-18 |
Монтаж поворотных затворов следует производить только между фланцами воротниковыми (ГОСТ 12821-80).
Положение на трубопроводе и процесс установки
- Фланцы должны располагаться плоскопараллельно по отношению друг другу на расстоянии, обеспечивающем свободное (без лишних усилий) размещение между ними затвора
- При установке дисковых поворотных затворов прокладки не используются
- Для уменьшения износа седлового уплотнения и в целом увеличения срока службы поворотный затвор рекомендуется устанавливать в горизонтальном положении штока (±30°), особенно при применении затворов в средах, содержащих абразивные частицы
- Перед установкой необходимо произвести осмотр уплотнительных поверхностей фланцев. На них не должно быть забоин, раковин, заусенцев, а также других дефектов поверхностей
Технические характеристики REON RSV78 DN500 (500RSV78)
| Свойство | Значение |
| Номинальный диаметр, DN | 40-800 мм |
| Максимальное давление, РN | 16 бар |
| Рабочая температура | От -20˚С до +70˚С |
| Максимальная температура | От -20˚С до +90˚С (кратковременно) |
| Класс герметичности | А по ГОСТ 9544-2015 |
| Ответные фланцы | Рекомендуется использовать фланцы воротниковые ГОСТ 12821-80 |
