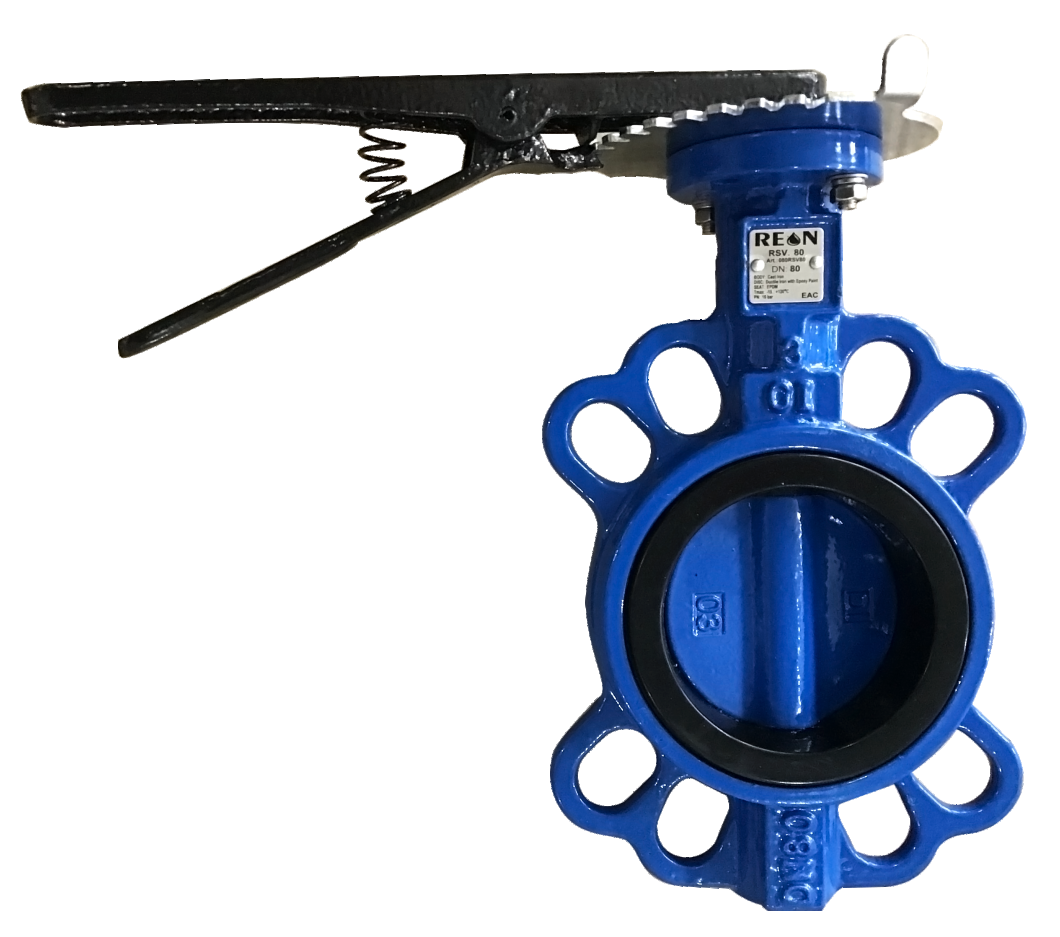

Дисковый поворотный затвор REON RSV80 DN80 (080RSV80) является арматурой общего назначения, используется в различных отраслях в качестве запорного или регулирующего устройства.
Область применения
- Системы холодного водоснабжения
- Системы горячего водоснабжения
- Системы отопления
- Системы вентиляции
- Системы кондиционирования
| Корпус | Чугун GG25 / GGG40 (для DN 200) |
| Седловое уплотнение | EPDM |
| Шток | Нержавеющая сталь (AISI416) |
| Диск | Высокопрочный чугун GGG40 с эпоксидным покрытием |
| Рукоятка | Сталь |
| Подшипник (5 шт) | PTFE |
| Уплотнительное кольцо (2 шт) | NBR |
Монтаж поворотных затворов следует производить только между фланцами воротниковыми (ГОСТ 12821-80).
Положение на трубопроводе и процесс установки
- Фланцы должны располагаться плоскопараллельно по отношению друг другу на расстоянии, обеспечивающем свободное (без лишних усилий) размещение между ними затвора
- 2. При установке дисковых поворотных затворов прокладки не используются
- Для уменьшения износа седлового уплотнения и в целом увеличения срока службы поворотный затвор рекомендуется устанавливать в горизонтальном положении штока (±30°), особенно при применении затворов в средах, содержащих абразивные частицы
- Перед установкой необходимо произвести осмотр уплотнительных поверхностей фланцев. На них не должно быть забоин, раковин, заусенцев, а также других дефектов поверхностей
Технические характеристики REON RSV80 DN80 (080RSV80)
| Свойство | Значение |
| Номинальный диаметр, DN | 40-200 мм |
| Максимальное давление, РN | 16 бар |
| Рабочая температура | От -10˚С до +95˚С |
| Максимальная температура | От -15˚С до +120˚С (кратковременно) |
| Класс герметичности | А (по ГОСТ 9544-2015) |
| Ответные фланцы | Рекомендуется использовать фланцы воротниковые ГОСТ 12821-80 |
