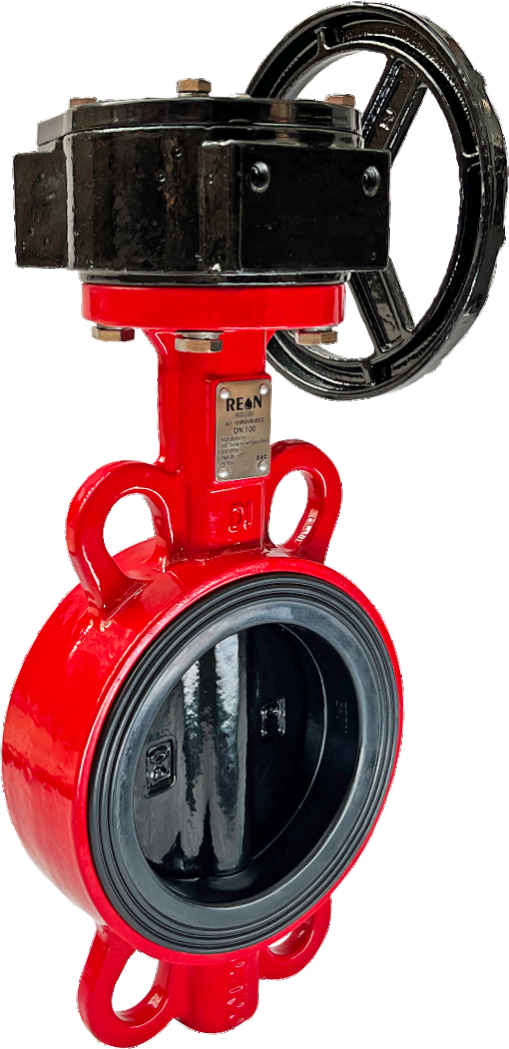

Дисковый поворотный затвор REON RSV83RED DN125 PN16 (125RSV83RED) является арматурой общего назначения, используется в различных отраслях в качестве запорного или регулирующего устройства.
Области применения
- Системы холодного водоснабжения
- Системы горячего водоснабжения
- Системы отопления
- Системы вентиляции
- Системы кондиционирования
Седловое уплотнение и диск затвора устойчивы к теплоносителям на базе гликолевых и спиртовых антифризов, а также к щелочным и нейтральным средам (воздух, азот и т.п.).
| Размеры шпонки | |
| DN | n-b |
| 400 | 1-10 |
| 450 | 1-12 |
| 500 | 1-14 |
| 600 | 1-16 |
| 700 | 2-18 |
| 800 | 2-18 |
Положение на трубопроводе и процесс установки
- Фланцы должны располагаться плоскопараллельно по отношению друг другу на расстоянии, обеспечивающем свободное (без лишних усилий) размещение между ними затвора
При установке дисковых поворотных затворов прокладки не используются
Для уменьшения износа седлового уплотнения и в целом увеличения срока службы поворотный затвор рекомендуется устанавливать в горизонтальном положении штока (±30°), особенно при применении затворов в средах, содержащих абразивные частицы
Перед установкой необходимо произвести осмотр уплотнительных поверхностей фланцев. На них не должно быть забоин, раковин, заусенцев, а также других дефектов поверхностей
Технические характеристики REON RSV83RED DN125 PN16 (125RSV83RED)
| Свойство | Значение |
| Номинальный диаметр, DN | 40-800 мм |
| Максимальное давление, РN | 16 бар |
| Рабочая температура | От -20˚С до +115˚С |
| Максимальная температура | От -20˚С до +130˚С (кратковременно) |
| Тип присоединения | Межфланцевый |
| Класс герметичности | А по ГОСТ 9544-2015 |
| Ответные фланцы | Рекомендуется использовать фланцы воротниковые ГОСТ 12821-80 |
