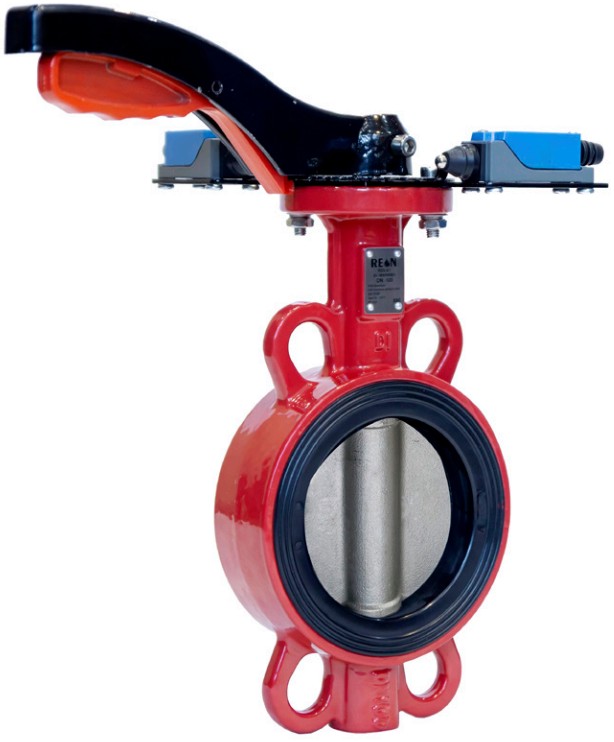

Дисковый поворотный затвор REON RSV84RED-KB DN80 PN16 (080RSV84RED-КВ) является арматурой общего назначения, используется в различных отраслях в качестве запорного или регулирующего устройства.
Монтаж поворотных затворов следует производить только между фланцами воротниковыми (ГОСТ 12821-80).
Область применения
- Системы холодного водоснабжения
- Системы горячего водоснабжения
- Системы отопления
- Системы вентиляции
- Системы кондиционирования
| Корпус | Высокопрочный чугун GGG40 |
| Седловое уплотнение | EPDM |
| Шток | Нержавеющая сталь (AISI410) |
| Диск | Нержавеющая сталь (AISI316) |
| Подшипник (4 шт) | PTFE |
| Уплотнительное кольцо (2шт) | NBR |
| Рукоятка | Алюминий |
Положение на трубопроводе и процесс установки
- Фланцы должны располагаться плоскопараллельно по отношению друг другу на расстоянии, обеспечивающем свободное (без лишних усилий) размещение между ними затвора
- При установке дисковых поворотных затворов прокладки не используются.
- Для уменьшения износа седлового уплотнения и в целом увеличения срока службы поворотный затвор рекомендуется устанавливать в горизонтальном положении штока (±30°), особенно при применении затворов в средах, содержащих абразивные частицы.
- Перед установкой необходимо произвести осмотр уплотнительных поверхностей фланцев. На них не должно быть забоин, раковин, заусенцев, а также других дефектов поверхностей.
Технические характеристики REON RSV84RED-KB DN80 PN16 (080RSV84RED-КВ)
| Свойство | Значение |
| Номинальный диаметр, DN | 40-200 мм |
| Максимальное давление, РN | 16 бар |
| Рабочая температура | От -20˚С до +115˚С |
| Максимальная температура | От -20˚С до +130˚С (кратковременно) |
| Класс герметичности | А по ГОСТ 9544-2015 |
| Ответные фланцы | Рекомендуется использовать фланцы воротниковые ГОСТ 12821-80 |
| Степень защиты | IP64 |
| Материал корпуса | корпус - Al-Zn сплав; крышка и головка - пластмасса |
| Количество циклов коммутации | не менее 300 000 |
| Номинальный ток, А | 5 при 250 VАС; 0,4 при 115 VDC |
| Диапазон рабочих температур, °C | -20...+60 |
| Контактное сопротивление, мОм | не более 15 |
